Cabine Primária

Manutenção, Projeto e Instalação de Cabine Primária

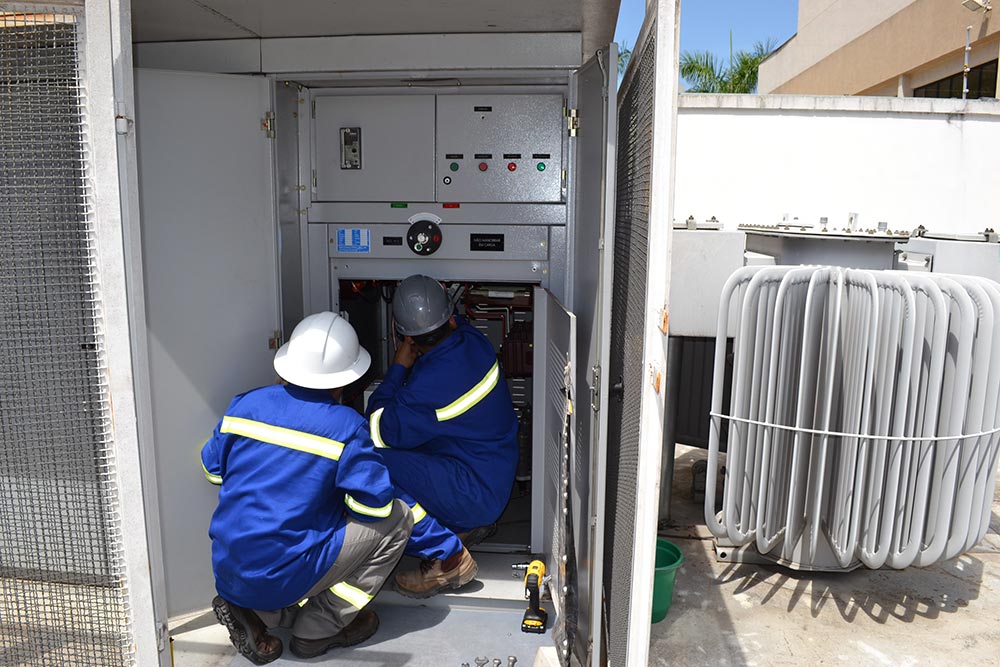

Manutenção de Cabine Primária

A manutenção da subestação de média tensão também conhecida como Cabine Primária é parte fundamental do programa de manutenção preventiva de qualquer instalação. Falhas em componentes como chaves seccionadoras, disjuntores eletromêcanicos, relés de proteção, transformadores e isoladores são as causas mais comuns de interrupções de energia não planejadas. As subestações de entrada de energia dos consumidores conectados em média tensão dispõem geralmente de equipamentos de comutação, medição, proteção, controle e transformadores.

A Média Voltagem conta com uma equipe técnica altamente qualificada e capacitada para desenvolvimento de projetos e instalações elétricas. Em caso de ocorrências emergenciais, manutenção preventiva e corretiva de Cabine Primária, a empresa mantém seu corpo técnico 24 horas, 7 dias por semana.

Nosso objetivo, ao fornecer este programa de manutenção, é prolongar a vida útil do equipamento da subestação, reduzindo assim o custo de aquisição de novos equipamentos devido às falhas.

Veja alguns serviços de manutenção em cabine primária:

  • Limpeza geral com produto dielétrico;
  • Inspeção visual minuciosa nos equipamentos da cabine primária;
  • Reaperto de todas conexões elétricas e mecânica;
  • Verificação do sistema de aterramento;
  • Confecção de terminações e emenda de cabos isolados;
  • Substituição de componentes danificados;
  • Testes manuais elétricos e mecânicos de funcionamento;
  • Inspeção termográfica nos equipamentos e conexões elétricas;
  • Parametrização e ensaios com injeção de corrente em relés de proteção Pextron, Schneider, ABB, Siemens, GE e Alstom;

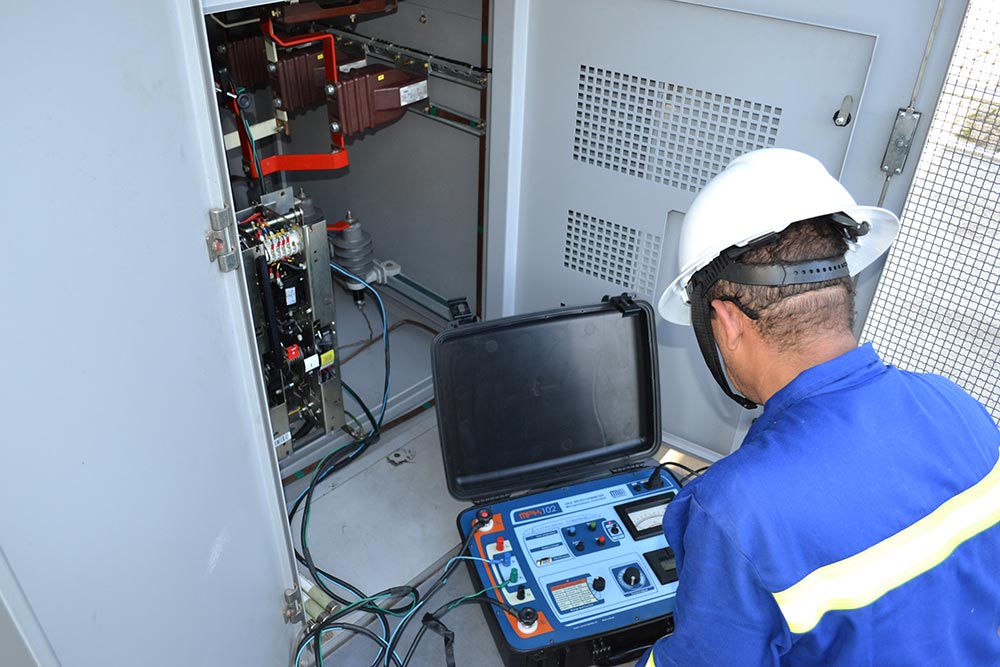

  • Ensaios elétricos em seccionadoras, disjuntores, transformadores, cabos, para raios etc;
  • Análise e tratamento de óleo isolante dos transformadores;

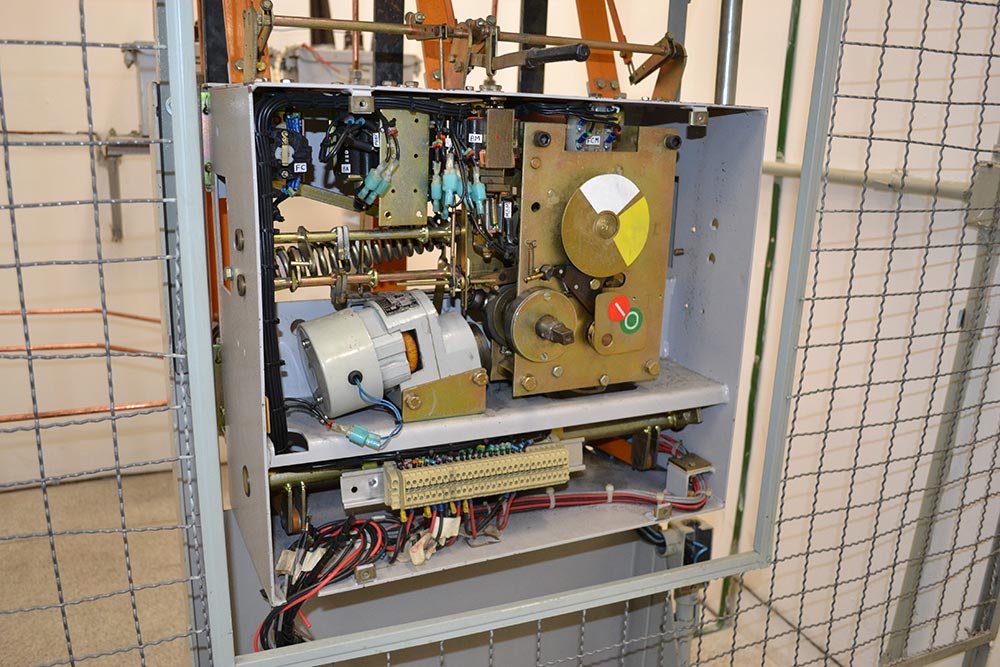

  • Retrofit e/ou conserto de disjuntores eletromecânicos de média e baixa tensão;
  • Verificação da necessidade de adequação conforme as normas vigêntes;
  • Relatório técnico fotográfico completo com parecer técnico e ensaios elétricos;
  • Elaboração e atualização de diagramas unifilares e trifilares;
  • Tratativas com a concessionária de energia para o desligamento temporário;
  • Emissão de ART de manutenção.

Instalação de Cabine Primária

Sem dúvida nenhuma, o bom funcionamento de uma subestação começa a partir de quando e como foi realizada sua instalação. Uma boa instalação dever ser realizada por empresas especializadas e com altíssimo conhecimento da norma técnica ABNT NBR 14039 - Instalações Elétricas de Média Tensão de 1kV a 36,2kV. A Média Voltagem, além do conhecimento total na norma técnica NBR 14039, possui pleno domínio das normas e exigências das concessionárias AES Eletropaulo, CPFL, Elektro e EDP Bandeirantes, o que raramente ocorrerá a reprovação da cabine primária durante a inspeção da concessionária. Veja os serviços de instalação que a Média Voltagem realiza para seus clientes:

  • Instalação de subestações classe 11,9kV – 13,2kV – 13,8kV – 20kV – 23,1kV e 34,5kV;

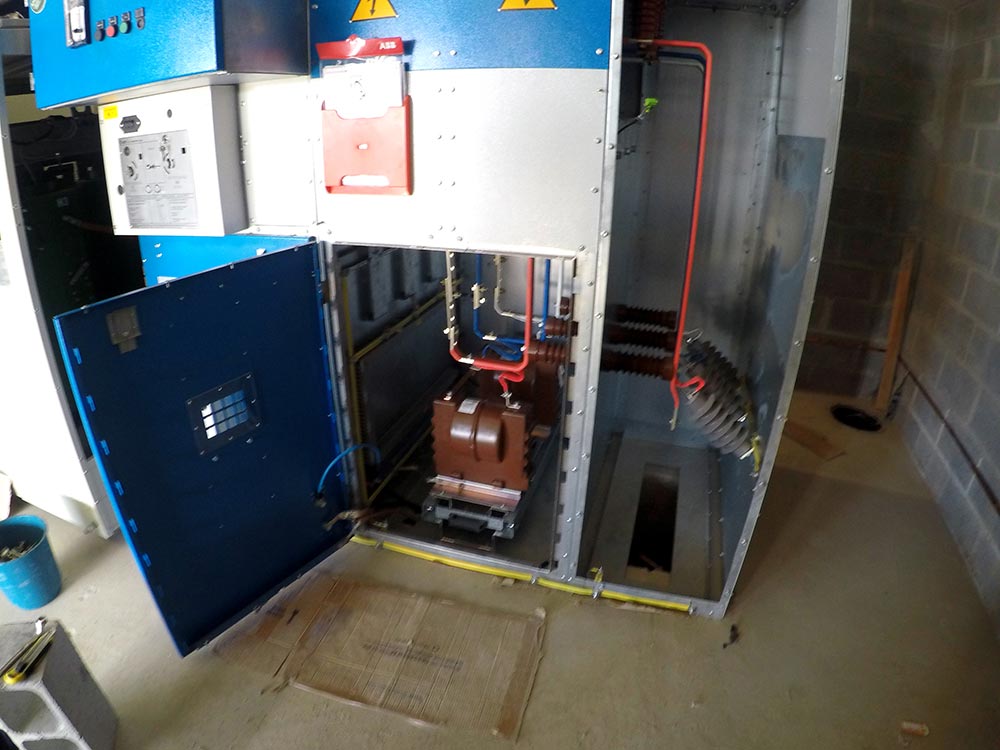

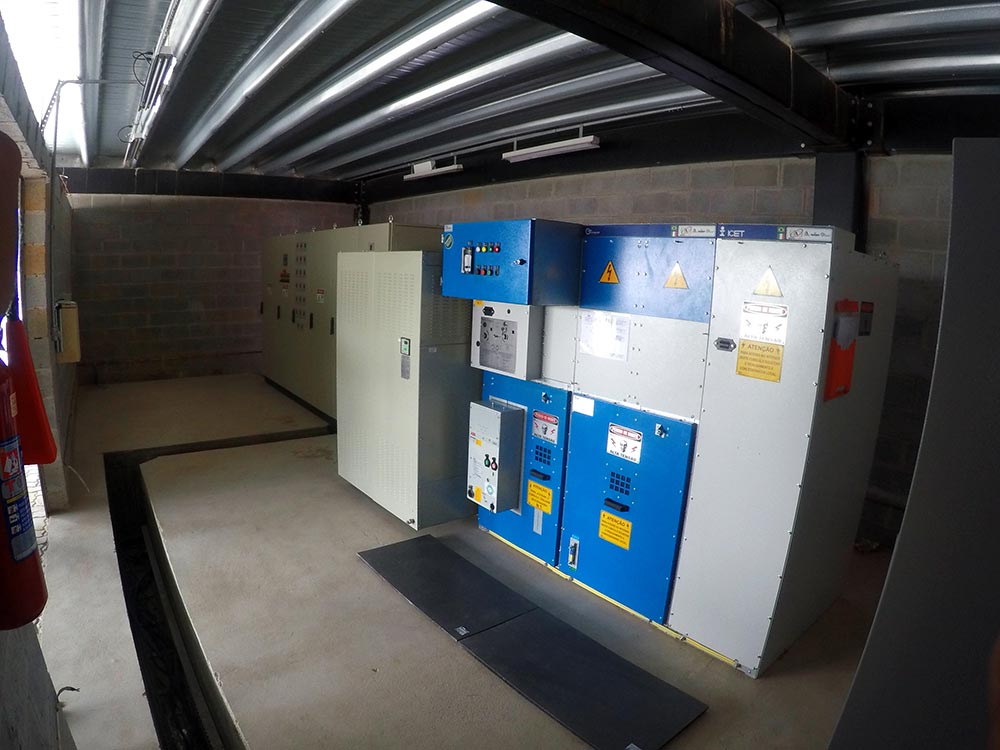

  • Instalação de Cabine Primária simplificada, convencional de alvenaria ou blindada de uso interno ou externo;
  • Execução da malha de aterramento;
  • Execução da construção cívil com instalação de portas e janelas na alveraria;

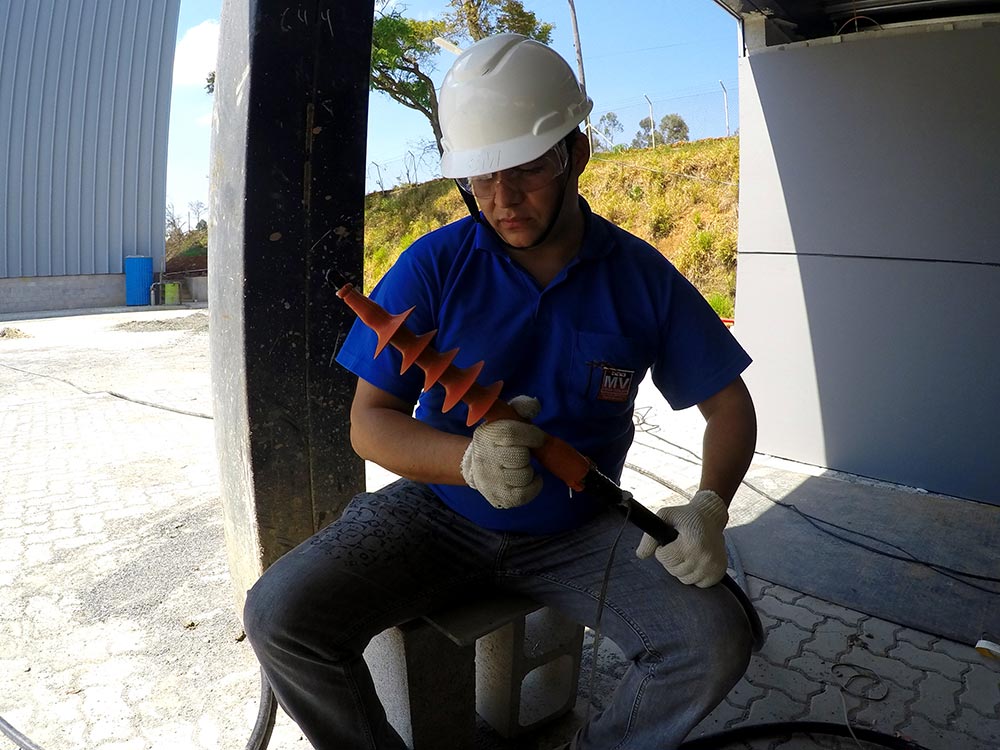

  • Montagem do ramal de entrada de energia com poste, cruzetas, cinta circular, mão francesa, selas, eletoduto, cabos, terminações e etc;
  • Instalação dos transformadores de potência, disjuntores, seccionadoras, TCs, TPs, cabos e para raios;
  • Realização dos fechamentos dos TPs e TCs e encaminhamentos dos cabos até o medidor de energia da concessionária;
  • Montagem do painel de comando e controle com relés de proteção;
  • Instalação dos cabos de baixa tensão do transformador até QGBT - Quadro Geral de Baixa Tensão;
  • Emisão de laudo técnico com ensaios de resistência de isolação dos cabos isolados de média tensão, transformadores, barramentos e chaves;
  • Emisão de laudo técnico com ensaios de tensão aplicada em cabos isolados de média tensão;
  • Emisão de laudo técnico com ensaios de resistência de aterramento;
  • Emisão de laudo técnico com ensaios de atuação dos relés de proteção.

Projeto de Cabine Primária

Conforme Resolução 414 Seção V Art. 12 da ANEEL – Agência Nacional de Energia Elétrica todo consumir de energia com carga instalada superior a 75kW deve-se conectar em tensão de distribuição inferior a 69kV e a demanda contrata deve ser igual ou inferior a 2500kW (salvo exceções e viabilidade). A Média Voltagem, especialista em projetos de subestações, propõe aos seus clientes a execução completa do projeto. Seguem abaixo alguns serviços durante o projeto:

  • Estudo de viabilidade;
  • Levantamento de demanda instalada;
  • Definição do tipo de subestação (simplificada ou convencional);
  • Definição do grupo e subgrupo tarifário;
  • Definição da modalidade tarifária (horária verde ou horária azul);
  • Memorial de cálculo de demanda contratada;
  • Memorial de cálculo de dimencionamento;
  • Memorial de cálculo de curto-circuito e malha de aterramento;

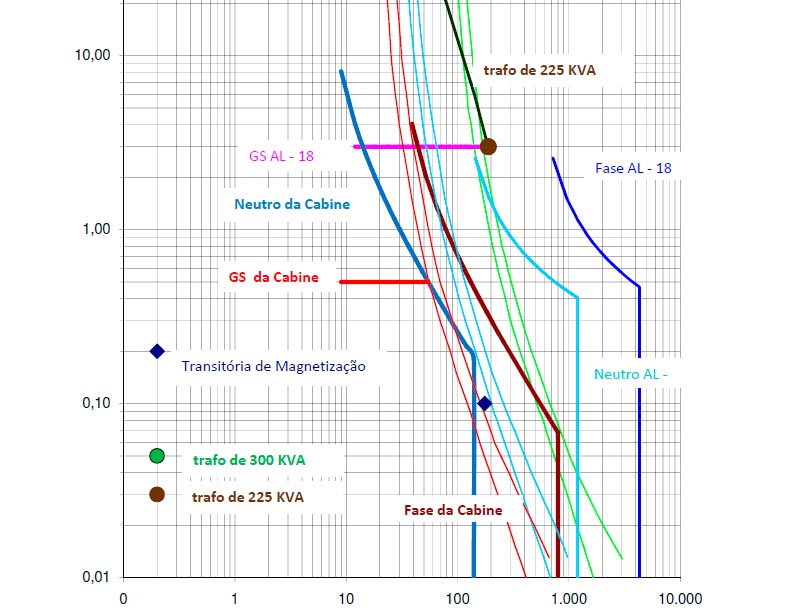

  • Estudo de seletividade e coordenograma de proteção;

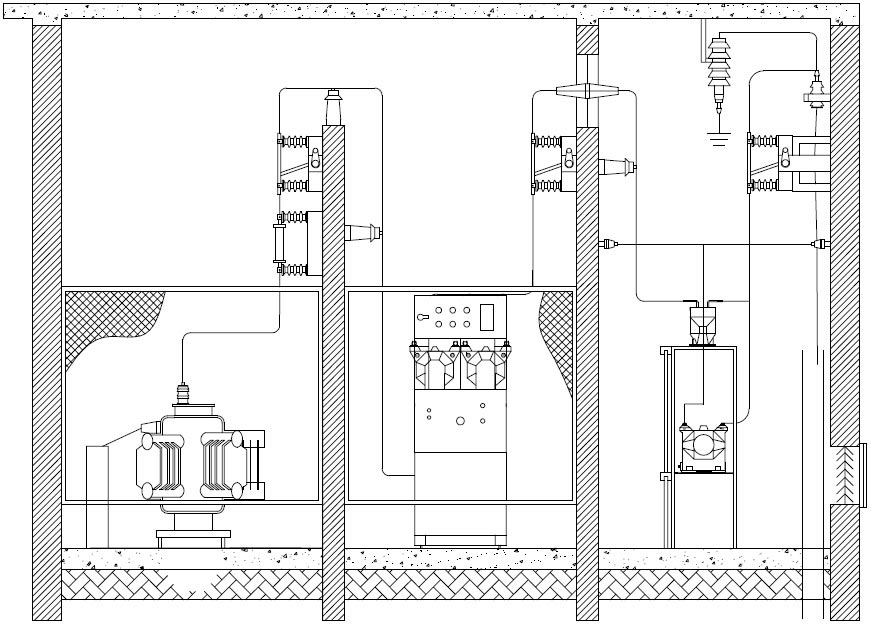

  • Execução do projeto em dwg;
  • Entrada e tratativas junto à concessionária para aprovação do projeto;
  • Suporte durante a execução de instalação da cabine primária;
  • Pedido de inspeção após conclusão da instalação.

Para mais informações entre em contato conosco.
