SPDA - Sistema de Proteção de Descargas Atmosféricas

SPDA - Sistema de Proteção de Descargas Atmosféricas

Descargas atmosféricas, raios ou tempestades geram campos eletromagnéticos capazes de destruir edifícios, pontos elétricos e principalmente aumenta as possibilidades de causar danos à integridade física das pessoas. Um sistema de proteção contra as descargas atmosféricas é projetado para proteger uma estrutura de danos causados por raios, interceptando tais ataques e passando suas correntes e tensões extremamente altas ao solo.

O sistema de proteção inclui uma rede de terminais aéreos para formar o sistema de captação, condutores elétricos formando o sistema de descida, e eletrodos de cobre instalados no solo criando a malha de aterramento, projetados para fornecer um caminho de baixa impedância para terra.

Em 2015, ocorreu a revisão da norma NBR 5419 - Proteção de Estruturas Contra Descargas Atmosféricas, que acabou gerando dúvidas referentes aos sistemas já instalados, pois foi possível notar que os mesmos estavam em desacordo com a nova revisão, o que poderia ocasionar a não proteção das estruturas e pessoas em uma possível descarga atmosférica. Para evitar tais danos, a Média Voltagem trabalha desde o desenvolvimento de novos projetos até a instalação do sistema. Confira abaixo os nossos serviços:

Serviços SPDA – Conforme Norma Vigente NBR5419/2015

Sistema PDA (Proteção de Descarga Atmosférica):

Elaboração e estudo de gerenciamento de risco:

  • Visita técnica para levantamento de dados e parâmetros das estruturas;
  • Verificação dos parâmetros de impacto e perdas das descargas atmosféricas;
  • Análise de risco R1 - Perda de vida humana;
  • Análise de risco R2 - Perda de Serviço ao público;
  • Análise de risco R3 - Perda de patrimônio cultural;
  • Análise de risco R4 - Perda de valor econômico;
  • Verificação de necessidade de implantação do sistema de PDA;
  • Verificação do nível de proteção;
  • Identificação de zonas das estruturas;
  • Seleção das medidas de proteção para atender ao risco mínimo.

Sistema de SPDA:

  • Subsistema de captação Franklin;
  • Subsistema de capitação Faraday;
  • Subsistema de capitação eletrogeométrico;
  • Subsistema de capitação natural;
  • Subsistema de descidas naturais e convencionais;
  • Subsistema de aterramento.

Sistema MPS – Medidas de Proteção de Surtos:

  • Equipotencialização do sistema de aterramento;
  • Blindagem das estruturas e condutores elétricos;
  • DPS coordenados classe 1, 2 e 3;
  • ZPRs - Zona de Proteção.

Medições:

  • Ensaio de resistência de aterramento com terrômetro;
  • Medição de continuidade das estruturas naturais com microhmímetro.

Documentação:

  • Elaboração de Projetos conforme estudo e dimensionamento do PDA;
  • Elaboração de laudo de conformidade dos sistemas já existentes e recomendações para adequações a nova resolução;
  • Elaboração de laudo SPDA para liberação de AVCB - Auto de Vistoria do Corpo de Bombeiros;
  • Inspeção visual.

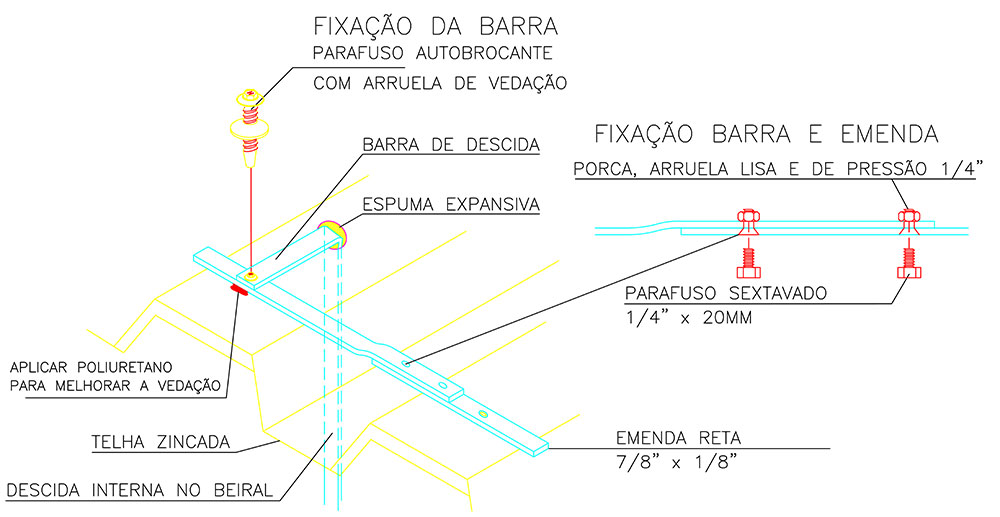

Instalação do SPDA - Sistema de Proteção de Descarga Atmosférica:

A Média Voltagem possui uma equipe com altíssimo conhecimento da nova revisão da norma NBR5419/2015, e constantes treinamentos, podendo prestar os seguintes serviços:

  • Mão de obra para execução elétrica do projeto ou adequação do SPDA contendo: execução do sistema de capitação, execução do anel de aterramento no solo, conexões do sistema de captação ao anel de aterramento mediante as decidas do sistema, equipotencialização do sistema de SPDA com os outros sistemas de aterramento;
  • Abertura de vala com 50 cm de largura por 50 cm de profundidade em torno da edificação para instalação da malha de aterramento (cabos e hastes);
  • Execução de pontos com solda exotérmica;
  • Restauração do piso com concreto;
  • Montagem de caixa de equipotencialização;
  • Emissão de ART – Anotação de Responsabilidade Técnica – Execução;
  • Emissão do laudo técnico com medição da resistência de aterramento após execução.

Para mais informações entre em contato conosco.
